4路繼電器開關量扭力扳手 高精度模擬量輸出扭力扳手 帶通訊接口數顯扭矩扳手
感謝購買SGGZB系列數顯扭矩扳手
上海鑄衡廠家生產的這款繼電器開關量扭力扳手具有高精度、易操作、攜帶方便等優點。與各種試驗臺及夾具組合可構成不同用途的試驗機，方便測試者使用。
特別說明：繼電器開關量扭力扳手有很多規格供用戶選用，用戶可根據所需測試產品的力值大小，選擇相應規格的儀器�？茖W的使用測試范圍為滿量程的20%～100%。
本系列數顯式繼電器開關量扭力扳手是一種小型簡便高精度的測試儀器，廣泛應用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的扭力測試等。數字顯示分辨率高，采樣速度高，使用方便。

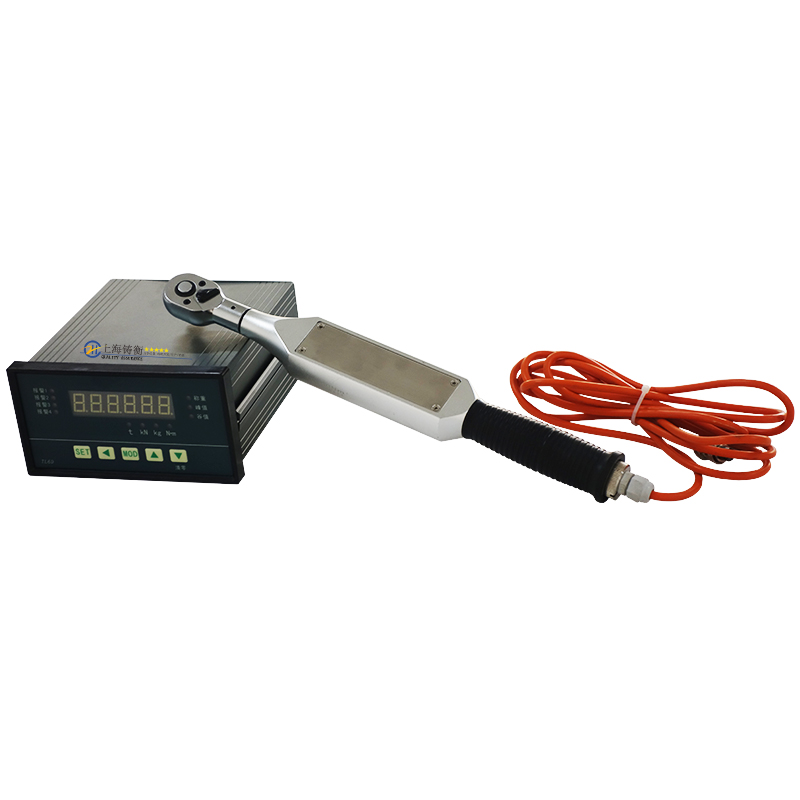

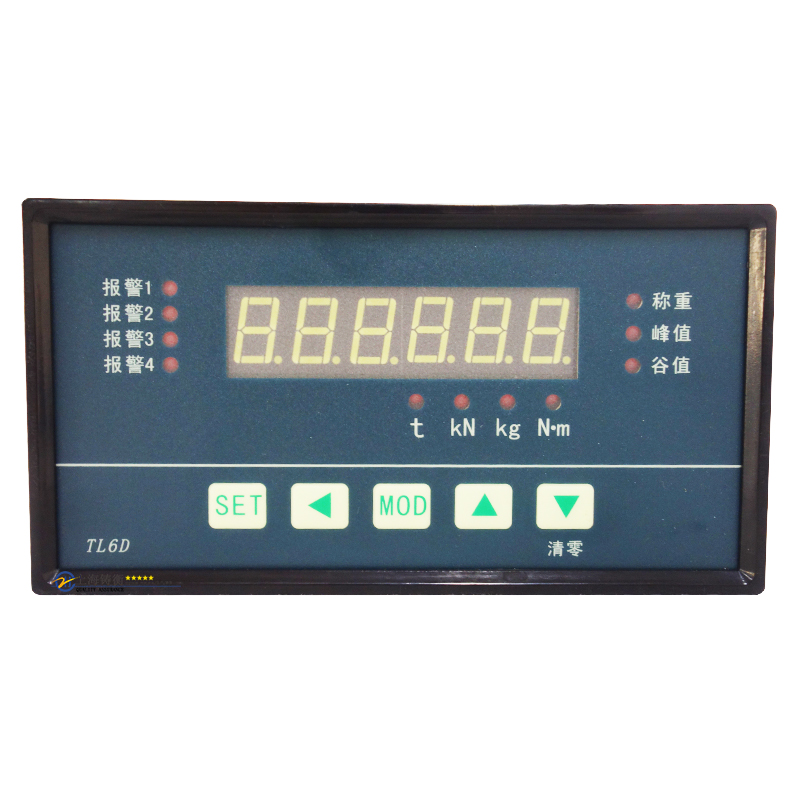

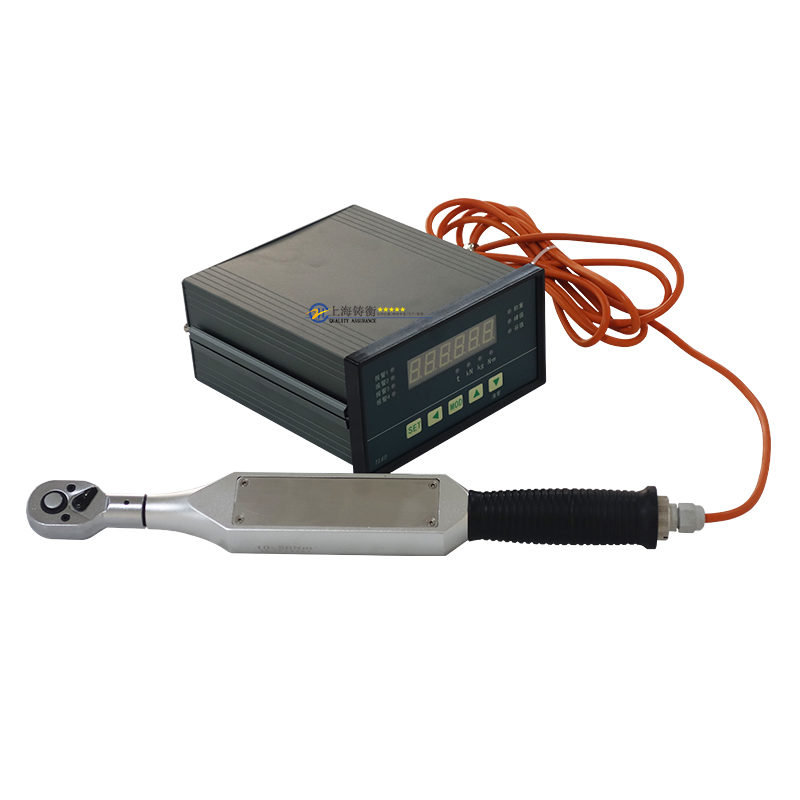

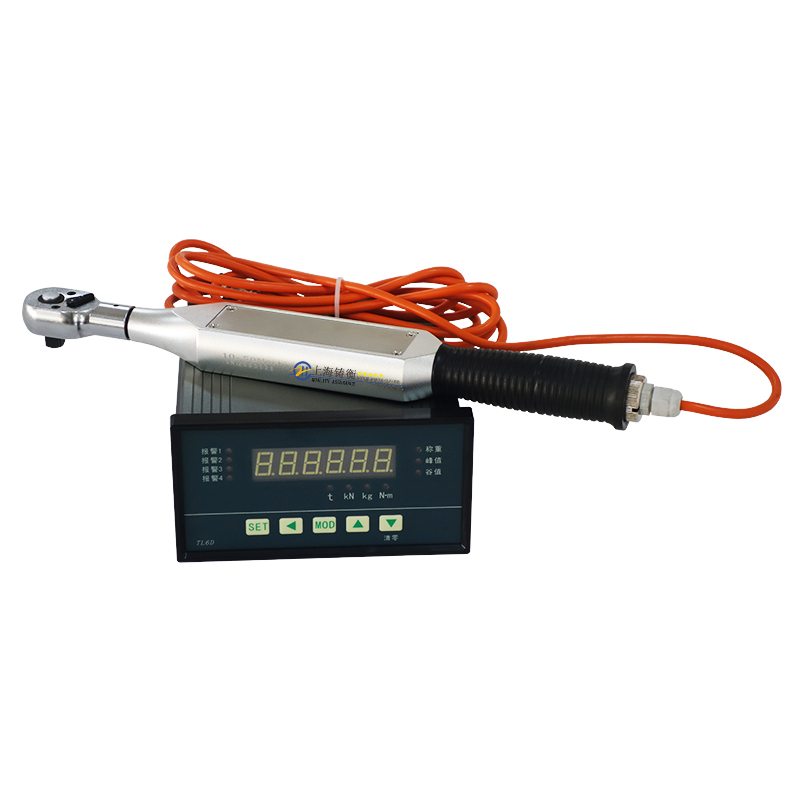

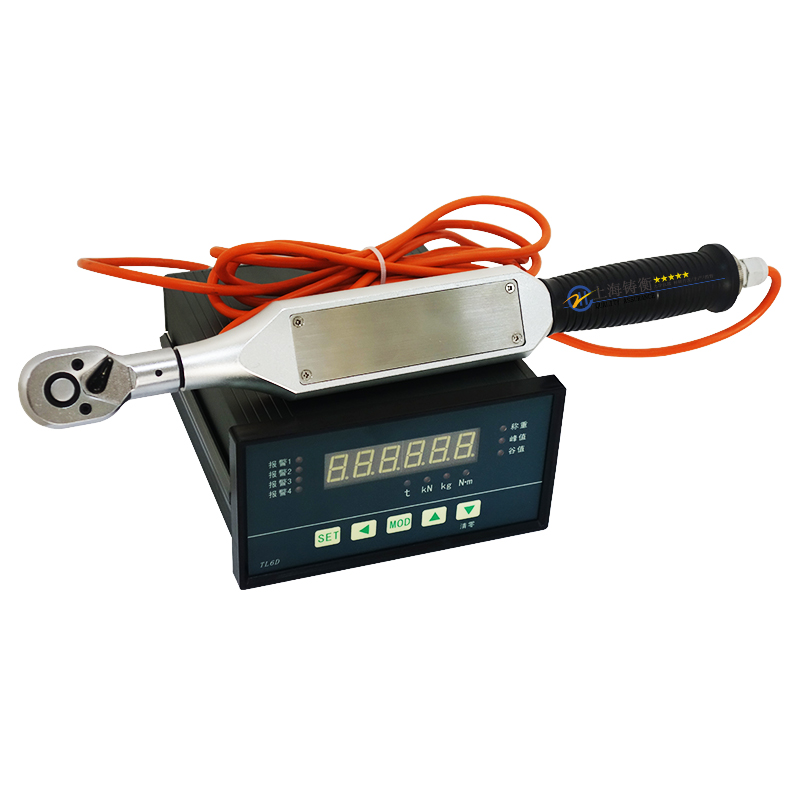

繼電器開關量扭力扳手圖片
繼電器開關量扭力扳手詳細參數：
| 型號 |
扭矩范圍 N.m |
分 度 N.m |
精 度 % |
方 榫 in |
| SGGZB-2 | 0.4-2 | 0.001 | ±2﹪ | 1/4〞 |
| SGGZB-4 | 0.8-4 | 0.001 | ±2﹪ | 1/4〞 |
| SGGZB-10 | 2-10 | 0.01 | ±2﹪ | 3/8〞 |
| SGGZB-20 | 4-20 | 0.01 | ±1﹪ | 3/8〞 |
| SGGZB-50 | 10-50 | 0.01 | ±1﹪ | 3/8〞 |
| SGGZB-100 | 20-100 | 0.1 | ±1﹪ | 1/2〞 |
| SGGZB-200 | 40-200 | 0.1 | ±1﹪ | 1/2〞 |
| SGGZB-300 | 60-300 | 0.1 | ±1﹪ | 1/2〞 |
| SGGZB-500 | 100-500 | 0.1 | ±1﹪ | 3/4〞 |
| SGGZB-800 | 160-800 | 0.1 | ±1﹪ | 3/4〞 |
| SGGZB-1000 | 200-1000 | 1 | ±1﹪ | 1〞 |
一、繼電器開關量扭力扳手基本技術規格
1、 顯示范圍：-199999—999999；
2、 自適應數字濾波，不需要人工設定濾波系數；
3、 可選自動零位跟蹤功能；
4、 可選天平模式和快速采樣（采樣頻率 60Hz）模式；
5、 峰值、谷值顯示功能；
6、 基本誤差±1%F·S；
7、 為傳感器提供精密 5V 激勵電壓；
8、 開孔尺寸：152*76*168mm；
9、 儀表電源：100V-240V AC；
10、工作環境：0℃-50℃，濕度低于 90%RH，不結霜；
二、繼電器開關量扭力扳手選配功能規格：
***多 4 路繼電器（開關量）輸出；
高精度模擬量輸出（4-20mA,0-5V 或 0-10V）；
RS485 或 RS232 通訊接口；
三、繼電器開關量扭力扳手功能設定
1、 開機自檢后，進入稱重模式，顯示當前重量。
2、 按“MOD”鍵，在稱重、峰值、谷值之間循環切換。
3、 在稱重模式下，按“▼”鍵，可對顯示值清零（關機后，不保存此零點值）。
4、 在峰谷值模式下，按“▼”鍵，可清峰谷值。
5、 溢出顯示“------”。
四、繼電器開關量扭力扳手參數設置
1、 報警參數設置(無繼電器功能時，無需設置)
在稱重模式下，長按（2 秒內不松開）“SET”鍵，顯示“OUT1”,按“◀”鍵進入一路報警值設定。按“MOD”鍵退出并保存，顯示“OUT2”，按“MOD” +“◀”
鍵可依次設定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4參數值，***后回到稱重狀態。
注：OUTX 為報警設定值，ALOX 為報警方式（H：高于設定值報警，L：低于設定值報警），HYAX 為報警靈敏度（防止繼電器在報警臨界點來回動作）。
在此期間，按“SET”鍵，直接退出。長按“SET”鍵，顯示“OA”，進入工作參數設定。
2、 工作參數設定（共 8 個參數）
在稱重模式下，長按“SET”鍵兩次，顯示“OA”，按“◀”鍵進入，設置密碼“111111”，密碼正確后，按“MOD”顯示“In-A”，按“◀”鍵進入參數值設定，按“MOD”保存并循環設定以下參數：
1、 零點修正:In-A （此功能一般用于清皮重，斷電保存）
例如：儀表當前顯示 100.00，可設置 In-A 為-100.00，可使儀表上電顯示 0。
2、 小數點位置：In-d
按“◀”鍵，依次向左循環小數點位置。
3、 零點跟蹤范圍(天平模式不需要此功能)：tr-d
4、 單位：unIt
t:0 kN:1 kg:2 N·m:3
5、 工作模式（需要重新開機后，設定生效）：Fbc
天平模式（即：稱量精度高）：0 快速采樣模式：1
6、 模擬量輸出滿量程：dAc
一般設定為傳感器或傳感器組的滿量程
7、 儀表通訊地址(000-255)：Addr
8、 儀表通訊波特率：bAud
9600：0 19200：1
五、繼電器開關量扭力扳手快速標定
在稱重模式下，傳感器或傳感器裝置空載的狀態下，同時長按“SET”與“◀”鍵，
顯示“ctrL”,進入快速標定狀態。
按“◀”鍵，顯示“000000”，且末位閃爍，通過“◀”“▲”“▼”三鍵，將顯示值設定為傳感器裝置將要加上的重量值（此時傳感器可以不加載），設定完畢，給傳感器加上設定的重量，穩定后按“SET”鍵，儀表顯示“-”、“- -”、“- - -”、…“- - -- - -”***后顯示稱量值，表明標定過程結束。
六、模擬量輸出智能標定
在稱重模式下，并在儀表顯示值為“0”的狀態下，同時長按“SET” 與“▲”鍵，顯示 dAc,進入模擬量標定。
按“◀”顯示“000000”,且末位閃爍，通過“◀”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“0V”或“4mA”為止。
按“MOD”鍵，顯示“065535”，通過“◀”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“5V、10V”或“20mA”為止。
***后按“SET”鍵退出模擬量輸出標定過程，回到稱重狀態。
| 七、五芯航插接線定義： 1 | 傳感器信號負（白） | 2 | 傳感器信號正（綠） | |
| 3 | 傳感器激勵負（黑） | 4 | 傳感器激勵正（紅） | 5 屏蔽 |
接線端子定義：
OUT1、OUT2、OUT3、OUT4：繼電器輸出端口，每一路都有一個公共端，一個常開端，一個常閉端。
TX、RX、GND：RS485、RS232 接口。
DAC、GND：高精度變送輸出接口。
IN、GND：開關量輸入接口（預留）。
八、繼電器開關量扭力扳手通訊協議
（支持 Modbus-RTU 協議、TG ONE 多路數據采集管理軟件）詳見通訊協議
維護保養及注意事項
一. 為保證儀表清晰和使用壽命，本儀表不宜放在陽光直射下使用，放置地點應較平整。
二. 不宜放在粉塵及振動嚴力的地方使用，避免在潮濕的環境中使用。
三. 傳感器和儀表須可靠連接，系統應有良好的接地，遠離強電場、強磁場，傳感器和儀表應遠離
強腐蝕性物體，遠離易燃易爆物品。
▲！不要在有可燃性氣體或可燃性蒸汽的場合使用；不得使用在壓力容器罐裝系統。
▲！在雷電頻繁發生的地區，必須安裝可靠的避雷器，以確保操作人員人身安全，防止雷
擊損壞儀表及相應設備。
▲！傳感器和儀表都是靜電敏感設備，在使用中必須切實采取防靜電措施，嚴禁在測力儀上
進行電焊操作或其他強電場操作；在雷雨季節，必須落實可靠的避雷措施，防止因雷
擊造成傳感器和儀表的損壞，確保操作人員的人身安全和測力設備及相關設備的安全
運行。
四. 嚴禁使用強溶劑(如：苯、硝基類油)清洗機殼。
五. 不得將液體或其他導電顆粒注入儀表內，以防儀表損壞和觸電。
六. 在插拔儀表與外部設備聯接線前，必須先切斷儀表及相應設備電源！
▲！在插拔傳感器聯接線前，必須先切斷儀表電源（關機）！
▲！在插拔大屏幕聯接線前，必須先切斷儀表和大屏幕電源！
▲！在插拔通訊聯接線前，必須先切斷儀表和上位機電源！
七. 公司忠告客戶：使用本公司儀表前應對儀表進行檢測驗收。本公司僅對儀表自身質量負責，
***賠償額在故障儀表自身價值2倍以內，對儀表所處的系統問題不承擔責任。
八. 儀表對外接口須嚴格按使用說明書中所標注的方法使用，不得擅自更改聯接。本表在使用過程中
若出現故障，應立即拔下插頭，送專業廠維修。一般非衡器專業生產廠家不要自行修理以免造成更
大的損壞。
九. 本儀表自銷售之日起一年內，在正常使用條件下，出現非人為故障屬保修范圍，請用戶將產品及
保修卡(編號相符)，一同寄往特約維修點或供應商。本廠對儀表實行終身維修。
后續
尊敬的用戶：
承蒙惠顧，購得本繼電器開關量扭力扳手。在使用本儀器前，請細閱這本說明書，以便能正確使用。并請妥善保存說明書和保修單，以備萬一有不了解或故障時，能給您帶來幫助。
本說明書中的資料均以新產品為依據，由于改進或其他變化，本說明書的描述可能與實際情況稍有出入，我公司將保留隨時修改的權利，修改之處恕難一一相告。
